凍干機制冷系統故障診斷與維修全流程指南

凍干機作為制藥、生物制品及食品工業中的關鍵設備，其制冷系統的穩定運行直接影響產品凍干效果和設備使用壽命。制冷系統故障會顯著降低凍干效率，增加能耗，甚至導致生產中斷。本文針對常見的制冷系統故障，提供系統化的診斷方法和維修策略，幫助設備維護人員快速解決問題。
　　一、制冷系統常見故障類型
　　1.制冷量不足
　?。?）表現：凍干艙溫度下降緩慢或無法達到預設溫度（如-40℃以下）
　?。?）可能原因：
　?、僦评鋭┎蛔悖ㄐ孤┞剩?%需補充）
　?、趬嚎s機排氣量下降（檢查吸氣閥片或活塞環磨損）
　?、劾淠鹘Y垢導致熱交換效率降低（傳熱系數下降30%以上）
　　2.壓縮機異常噪音與振動
　?。?）典型表現：高頻嘯叫、周期性撞擊聲或異常振動（＞8mm/s）
　?。?）可能原因：
　?、佥S承損壞（徑向間隙＞0.05mm需更換）
　?、诼撦S器對中偏差（同心度＞0.1mm）
　?、蹪櫥臀廴荆ㄓ唾|分析鐵含量＞100ppm）
　　3.蒸發器結霜異常
　?。?）故障現象：蒸發器局部結霜過厚或化霜不干凈
　?。?）解決方案：
　?、僬{整膨脹閥開度（過熱度設定在5-8℃）
　?、谇謇碚舭l器管路（水沖洗壓力0.3-0.5MPa）
　?、蹤z查熱力膨脹閥感溫包位置（距蒸發器出口100-150mm）
　　二、標準維修流程與工具
　　步驟1：系統壓力檢測
　　使用雙表壓力計測量壓縮機吸氣/排氣壓力，對比標準工況（R22制冷劑：吸氣壓力0.4-0.6MPa，排氣壓力1.2-1.5MPa），偏差＞15%需進一步排查泄漏點。
　　步驟2：泄漏點定位
　　采用電子鹵素檢漏儀（靈敏度≥1×10??Pa·m³/s）或肥皂水檢測法，重點檢查焊接接頭、閥門密封面及法蘭連接處，要求泄漏率＜1%年補充量。
　　步驟3：零部件更換標準
　　1.壓縮機：運行時間＞8000小時（無問題）或性能下降15%
　　2.干燥過濾器：壓差超過初始值2倍（通常0.02-0.05MPa）
　　3.膨脹閥：過熱度波動＞±3℃持續8小時
　　步驟4：系統調試規范
　　1.抽真空至≤5Pa（維持24小時壓升率＜1Pa/h）
　　2.制冷劑充注量誤差＜±3%（使用質量流量計精準計量）
　　3.空載降溫速率≥1℃/min（從25℃至-40℃）
　　三、預防性維護策略

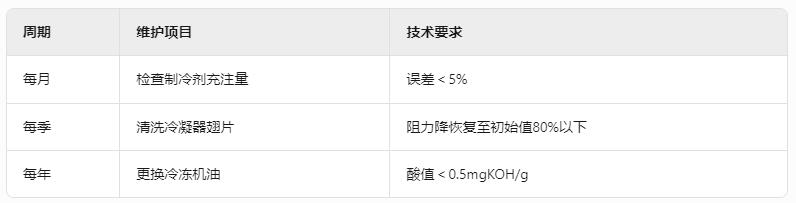

　　1.定期維護計劃

　　2.關鍵參數監控
　?。?）油分離器視鏡油位保持1/2-2/3
　?。?）壓縮機繞組溫度＜120℃（135℃報警）
　?。?）蒸發器溫差維持在5-8℃（＜3℃提示結霜）
　　四、智能化診斷技術應用
　　現代凍干機逐步集成智能診斷系統：
　　1.振動頻譜分析：通過FFT分析識別軸承故障特征頻率（如外圈故障特征頻率=0.4×轉速×軸承節徑/滾子直徑）
　　2.能效比（EER）監測：EER下降＞10%提示需要系統清洗或部件更換
　　3.預警算法：基于歷史數據建立回歸模型，提前48小時預測壓縮機故障
　　五、案例分析
　　某制藥企業凍干機頻繁報警高壓保護，經檢測：
　　1.冷凝器表面結垢導致熱阻增加40%
　　2.制冷劑含水量超標（露點溫度-42℃→-30℃）
　　3.干燥過濾器堵塞造成壓差異常
　　通過化學清洗冷凝器、更換分子篩干燥劑、補充制冷劑后，系統恢復正常運行，能耗降低22%。

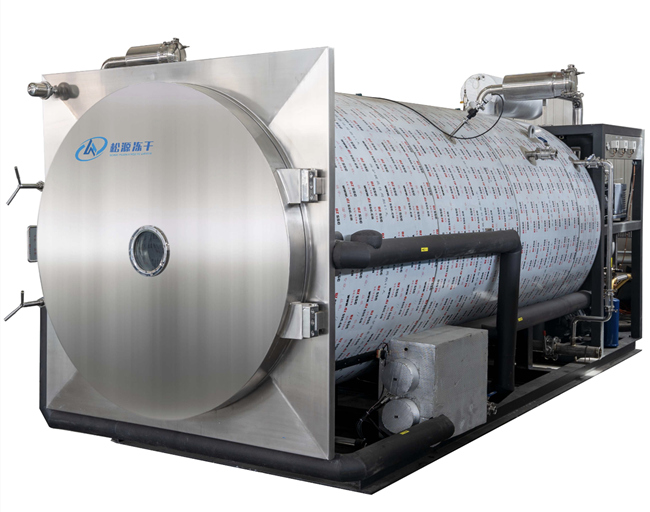

　　六、凍干機外觀示意圖

　　結語
　　凍干機制冷系統維修需要標準化流程與專業技術結合，通過定期維護、智能監控和精準維修，可顯著提升設備可靠性與生產效率。建議企業建立設備全生命周期管理體系，實現預防性維護向預測性維護的升級轉型。
